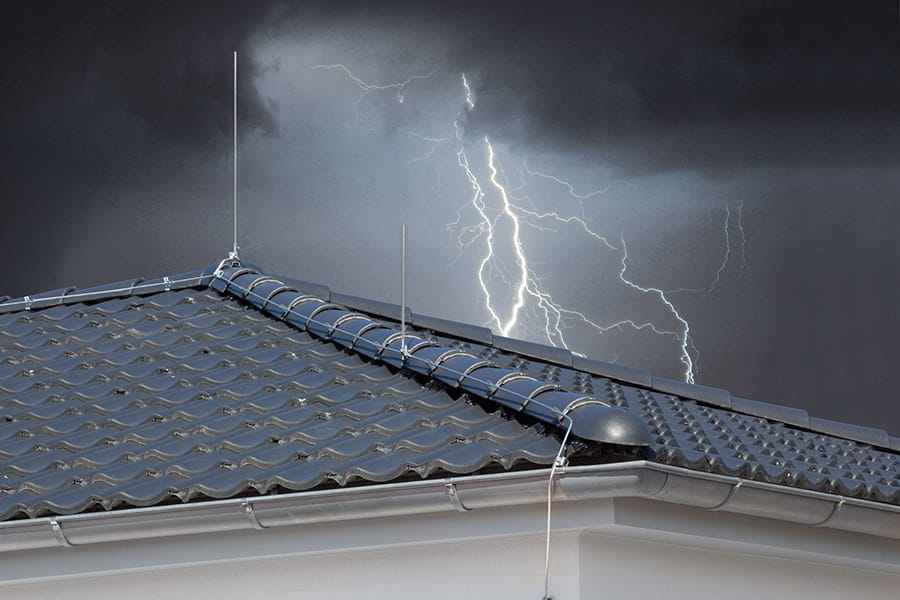

Foto von DEHN SE + Co KG
FLENDER-FLUX® Blitzschutzanlagen für äußeren Blitzschutz
Für die Einrichtung DIN / VDE gerechter Blitzschutzanlagen zum Einbau auf Flach- und Steildächern.
Das Blitzschutzsystem umfaßt eine Vielzahl verschiedener Produkte, die zum Einbau einer äußeren Blitzschutzanlage bei einem Gebäude nötig sind. FLENDER-FLUX bietet ein breites Spektrum an Produkten zum Thema Blitzschutz, wie z. B. Rohrschellen, Verbindungsbauteile, Halteelemente für Rundleiter und vieles mehr für den effektiven Überspannungsschutz an.
Die unterschiedlichen Fangeinrichtungen einer Blitzschutzanlage
Die Fangeinrichtungen zum Blitzschutz haben die Aufgabe, das zu schützende Volumen vor direkten Einschlägen zu bewahren. Sie sind so auszulegen, dass unkontrollierte Einschläge in das zu schützende Gebäude bzw. die zu schützende bauliche Anlage vermieden werden. Durch eine richtig dimensionierte Fangeinrichtung der Blitzschutzanlage wird die Auswirkungen eines Blitzschlages in eine bauliche Anlage kontrolliert verringert.
Die Fangeinrichtungen einer Blitzschutzanlage können aus folgenden Bestandteilen zusammengefügt und beliebig untereinander kombiniert werden:
- Stangen
- gespannte Drähte und Seile
- vermaschte Leiter
Bei der Bestimmung der Lage der Fangeinrichtungen einer Blitzschutzanlage muss besondere Sorgfalt auf den Schutz von Ecken und Kanten der zu schützenden baulichen Anlage gelegt werden. Dies gilt in höchstem Maße bei Blitz Fangeinrichtungen auf Dachflächen und den oberen Teilen von Fassaden. Fangeinrichtungen sind für einen effektiven Blitzschutz vor allem an Ecken und Kanten anzubringen.
Bei der Festlegung der Anordnung und der Lage von Blitzschutzanlagen können drei Verfahren genutzt werden.
- Blitzkugelverfahren
- Maschenverfahren
- Schutzwinkelverfahren
Dabei ist das Verfahren mit Blitzkugel die universelle Planungsmethode, die insbesondere für geometrisch komplizierte Anwendungsfälle empfohlen wird. Hierbei wird eine Kugel über ein Model des Gebäudes gerollt um gefährdete Stellen zu bestimmen.
Unser Produktkatalog
Blättern Sie durch unseren Katalog für Blitzschutzanlagen:
Wir vertreiben Blitzschutzanlagen der Firma DEHN.
Weiterführende Informationen zum Thema Blitzschutz und den unterschiedlichen Blitzschutzklassen finden Sie auch bei Wikipedia.
Katalog herunterladen
Produkte Blitzschutz

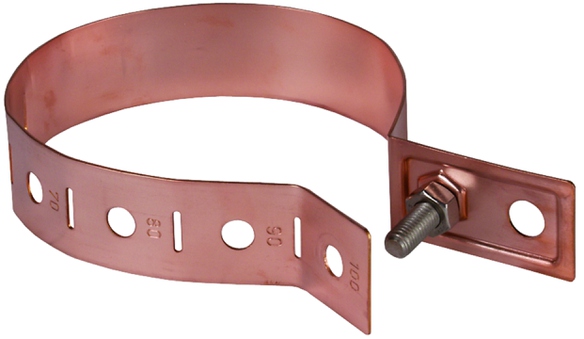

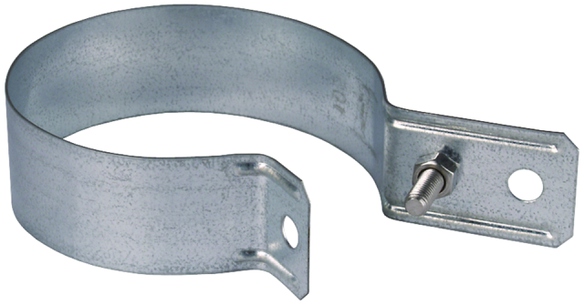

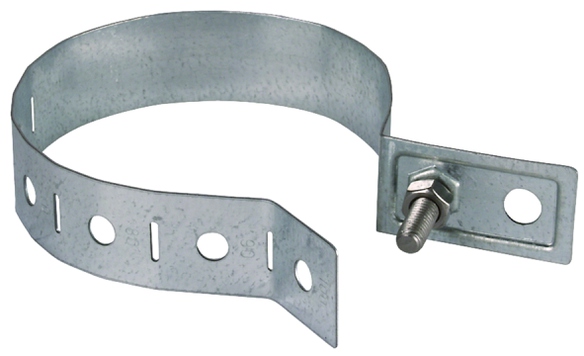

Rohrschelle
Rohrschelle Typ RV verstellbar zum Anschluss von
Regenfallrohren in den Blitzschutz-Potentialausgleich
nach EN 62305
Länge: 494 mm
Bohrung: 10,5 mm
Normbezug: DIN EN 62561-1
| Artikel-Nr. | Durchmesser | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060011 | 60 -150 | CU | 50 Stück / Karton | pro Stück | 9,75€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
Rundleiter
Durchmesser 8 mm
Querschnitt 50 mm²
Werkstoff AlMgSi weich tordierbar
in Anlehnung an DIN EN 62561-2
spezifischer Leitwert ≥27,77 m / Ohm mm²
spezifischer Widerstand ≤0,036 Ohm mm² / m
| Artikel-Nr. | Durchmesser | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060006 | 8 | AlMgSi | 148 Meter / Rolle | pro Meter | 4,60€ | ||||||
| 060094 | 8 | AlMgSi | 21 Meter / Rolle | pro Meter | 5,00€ | ||||||
| 060007 | 8 | CU | 100 Meter / Rolle | pro Meter | 36,15€ | ||||||
| 060003 | 8 | NIRO | 125 Meter / Rolle | pro Meter | 29,00€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

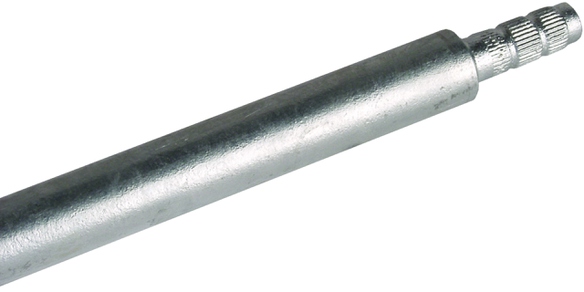

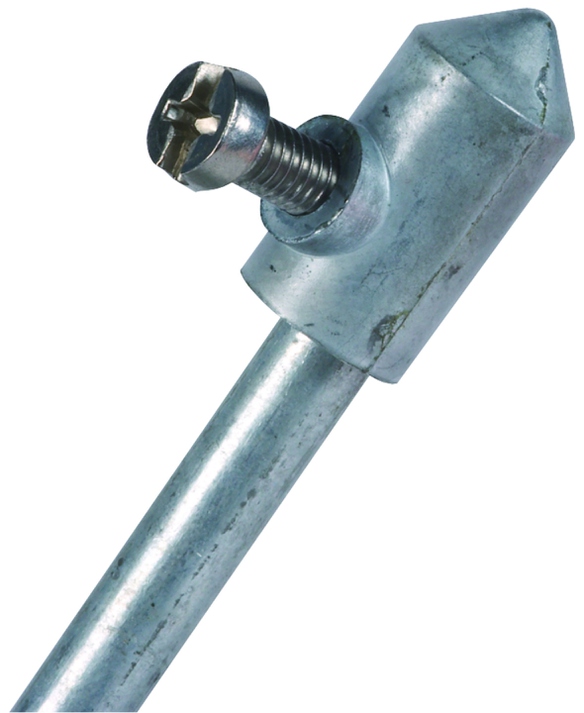

Tiefenerder
Tiefenerder Typ Z zum Errichten von Erdungsanlagen für
Ableitungen oder Trafostationen
mit Dreifach-Rändelzapfen
Werkstoff: St/tZn
Kurzschlussstrom ( 50 Hz): 7,9 kA
Normenbezug: DIN EN 62561-2
| Artikel-Nr. | Durchmesser | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060001 | 20 | 1500 | 1 Stück | 6 Stück / Bund | pro Stück | 35,05€ | |||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

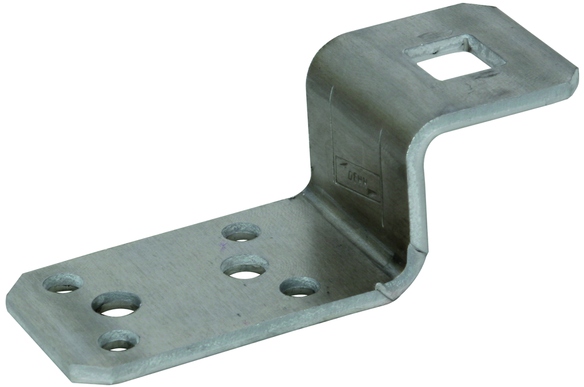

Anschlusslasche
mit Vierkantloch AL zum Anschließen von Metallverkleidungen
durch Blindnieten oder Schrauben ( Loch 11 x 11 mm für z. B.
KS-Verbinder 060037 ), Anschluss längs und quer
Befestigung: 4 x 5,2 mm Ø / 2 x 6,5 mm Ø
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060039 | 50 Stück / Karton | pro Stück | 2,30€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||

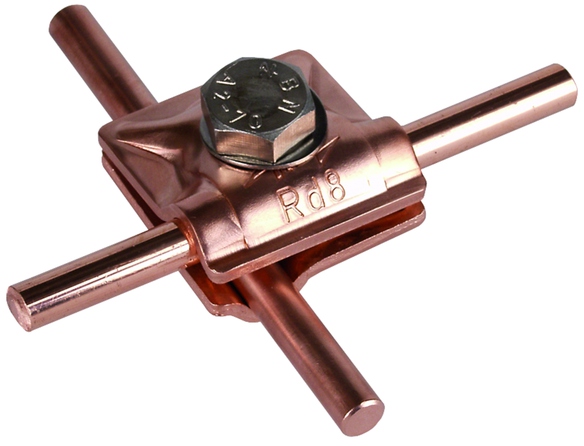

MV Klemme Kupfer
mit Sechskantschraube und Feder CU/NIRO
als Kreuz-, T-und Parallelklemme
Blitzstromtragfähig geprüft nach EN 62561-1
Werkstoff Klemme: CU
Klemmbereich: 8 mm
Materialstärke: 3,0 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060028 | CU | 50 Stück / Karton | pro Stück | 10,85€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

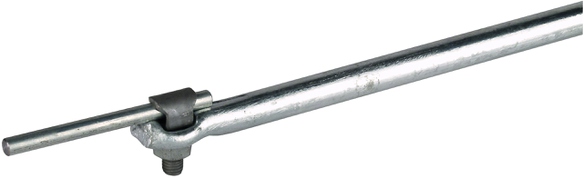

Fangstange D 16 mm
mit angeschmiedetem Lappen zum Schutz von
Dachaufbauten, Kaminen etc. auch zum Errichten
mit Betonsockel
Normenbezug: DIN EN 62561-1+2
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060061 | 1000 | 1 Stück | 10 Stück / Bund | pro Stück | 27,05€ | ||||||
| 060062 | 1500 | 1 Stück | 10 Stück / Bund | pro Stück | 31,20€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

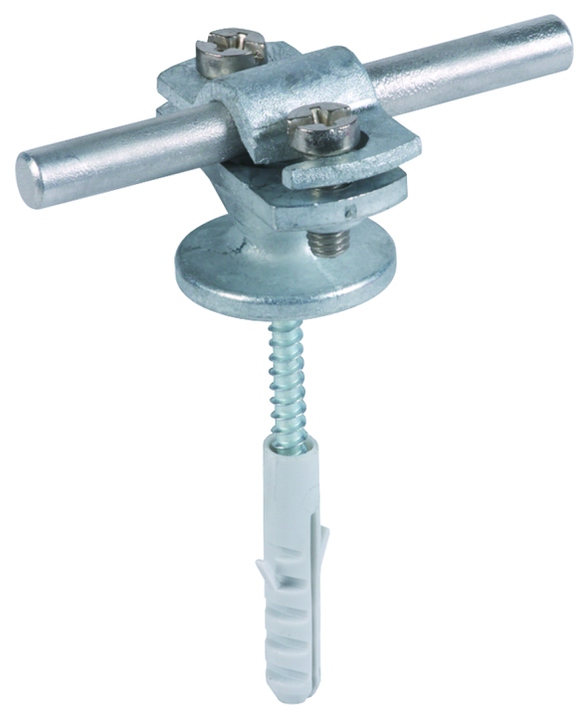

Wandleitungshalter
Wandleitungshalter mit Überleger und Abdeckbund
( M8 Innengewinde ) vormontiert mit Schraube 5 x 50 mm
und Dübel 8 x 40 mm
Werkstoff Überleger: St/tZn
Werkstoff Unterteil: ZG
Leitungshalter Aufnahme: 7 - 10 mm
Normenbezug: DIN EN 62561-4
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060022 | St/tZn | 50 Stück / Karton | pro Stück | 6,15€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

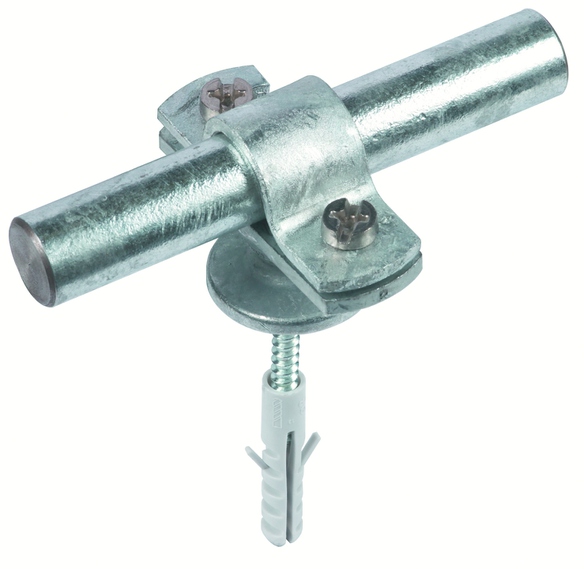

Stangenhalter 16 mm
mit Überleger und Abdeckbund vormontiert
mit Schraube 5 x 50 mm und Dübel 8 x 40 mm
für das Verlegen von Fang- und Erdeinführungsstangen
Werkstoff Überleger: St/tZn
Werkstoffe Unterteil: ZG
Bauhöhe Leitungshalter 20 mm
Leitungshalter Aufnahme: 16 mm
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060066 | 50 Stück / Karton | pro Stück | 6,90€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||

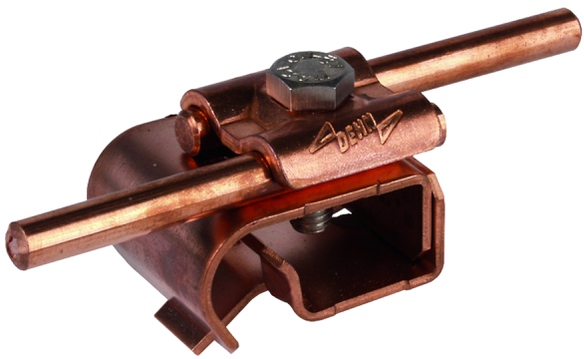

Dachrinnenklemme CU
mit Doppelüberleger zum Verbinden von Leitungen
mit Dachrinnen
Klemmbereich Wulst: 16 - 22 mm
Klemmbereich Rd: 8 - 10 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Maße | Dicke | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060033 | 40 | 2 | 25 Stück / Karton | pro Stück | 0,00€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

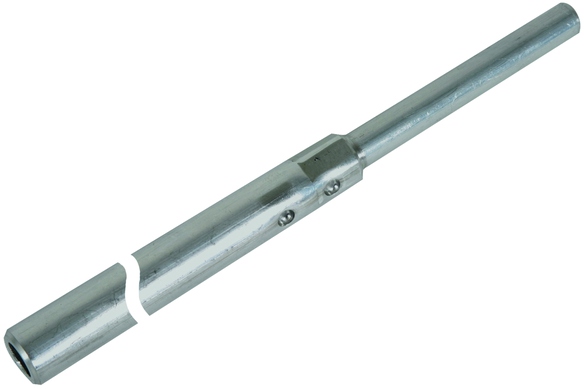

Fangstange D16/10 mm
zum Schutz von Dachaufbauten auch zum Errichten mit
Betonsockel, leichte Ausführung
Werkstoff: AlMgSi
Durchmesser: 16 / 10 mm
Normenbezug: DIN EN 62561-2
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060059 | 3500 | 1 Stück | 10 Stück / Bund | pro Stück | 43,75€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

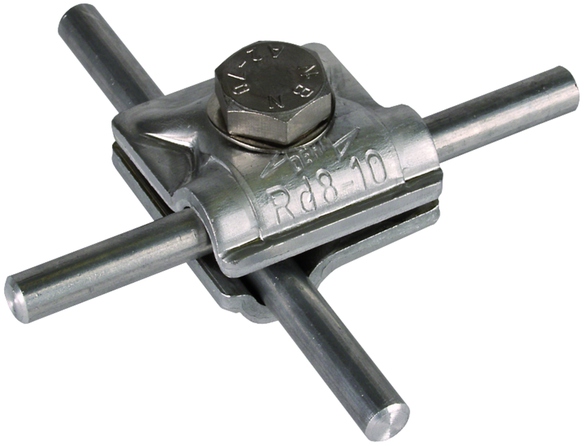

MV Klemme Aluminium
mit Sechskanstschraube und Federscheibe AL
als Kreuz-, T- und Parallelklemme
blitzstromtragfähig geprüft nach EN 62561-1
Werkstoff Klemme: AL
Klemmbereich: 8 - 10 mm
Materialstärke: 3,0 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060029 | ALU | 50 Stück / Karton | pro Stück | 3,05€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

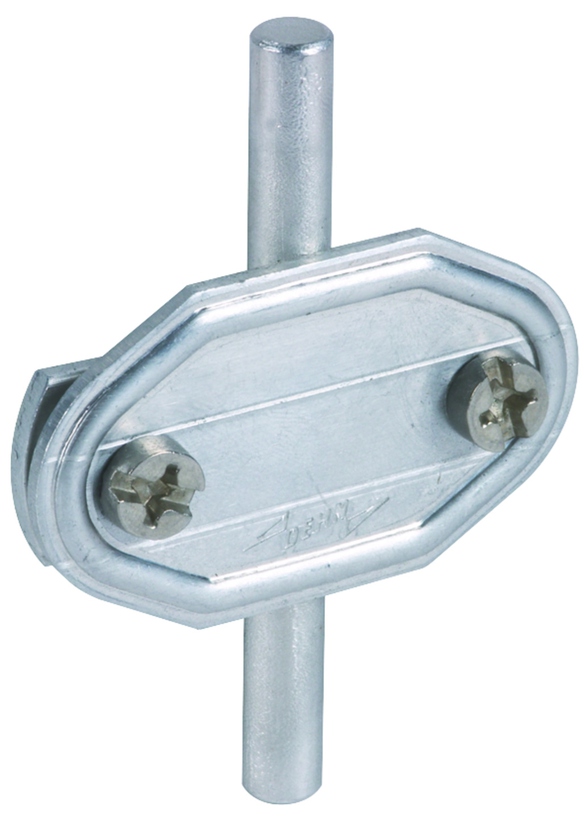

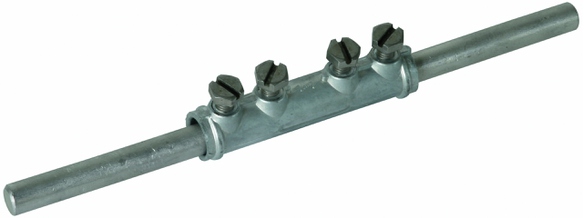

Verbindungsmuffe ZG
für den Zusammenschluss von 2 Rundleitern
in längs Anordnung
Werkstoff Klemme: ZG
Klemmbereich: 7 - 10 mm
Schrauben: 4 St. M6 x 12 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Durchmesser | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 060090 | 7 - 10 | 1 Stück | 50 Stück / Karton | pro Stück | 5,40€ | |||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | ||||||||||
Fangstange D16/10 mm
zum Schutz von Dachaufbauten auch zum Errichten mit
Betonsockel, leichte Ausführung
Werkstoff: AlMgSi
Durchmesser: 16 / 10 mm
Normenbezug: DIN EN 62561-2
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060060 | 4000 | 1 Stück | 10 Stück / Bund | pro Stück | 49,30€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
Fangstange D 16/10 mm
zum Schutz von Dachaufbauten auch zum Errichten mit
Betonsockel, leichte Ausführung
Werkstoff: AlMgSi
Durchmesser: 16 / 10 mm
Normenbezug: DIN EN 62561-2
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060056 | 2000 | 1 Stück | 10 Stück / Bund | pro Stück | 28,15€ | ||||||
| 060057 | 2500 | 1 Stück | 10 Stück / Bund | pro Stück | 30,95€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

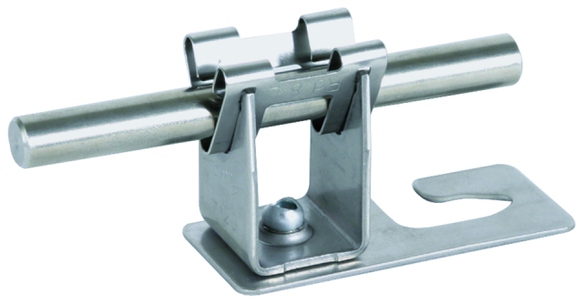

UNIgrip NIRO, H 20 mm
Leitungshalter für Schiefer Bauhöhe 20 mm
mit geprägter Strebe und zusätzlichem Klemmteil
Strebenlänge: 205 mm
Bauhöhe Leitungshalter: 20 mm
für 8 mm Runddrähte
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060015 | NIRO | 50 Stück / Karton | pro Stück | 5,30€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

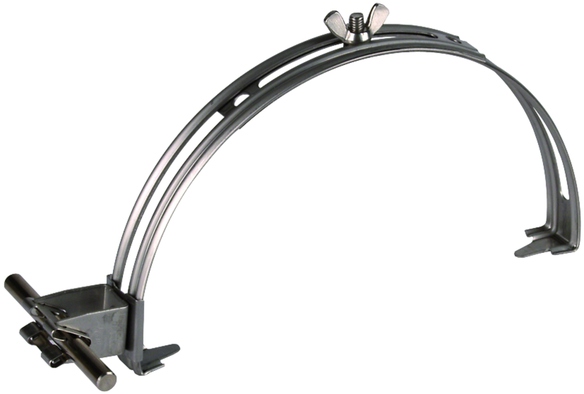

DEHNgrip NIRO,H 20 mm,
Dachleitungshalter für First- und Gratziegel zum Befestigen von
Fangleitungen auf Ziegeldächern
Spannbereich: 180 - 280 mm
Bauhöhe Leitungshalter: 20 mm
| Artikel-Nr. | Durchmesser | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 060132 | 8 | 25 Stück / Karton | pro Stück | 7,50€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | ||||||||||
Fangstange D 16/10 mm
zum Schutz von Dachaufbauten auch zum Errichten mit
Betonsockel, leichte Ausführung
Werkstoff: AlMgSi
Durchmesser: 16 / 10 mm
Normenbezug: DIN EN 62561-2
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060058 | 3000 | 1 Stück | 10 Stück / Bund | pro Stück | 37,25€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

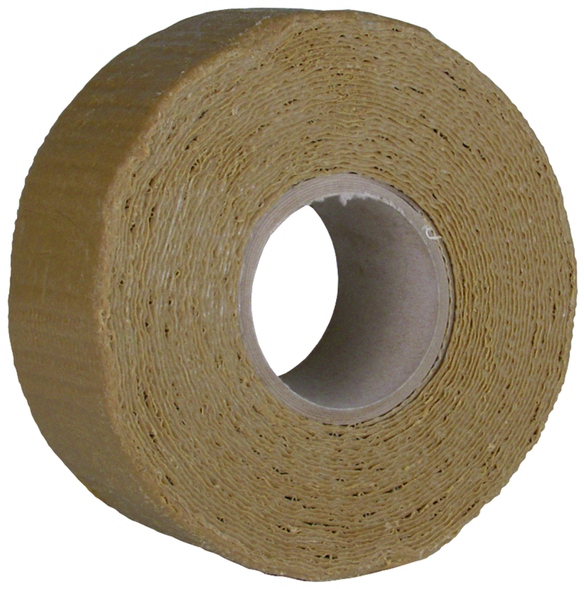

Korrosionsschutzbinde
Korrosionsschutzbinden zur Umhüllung von ober-
und unterirdischen Verbindungen
zur Verwendung im Erdreich nach DIN 30672
UV-stabilisiert
Werkstoff: Petrolat
Länge: 10 m
| Artikel-Nr. | Breite | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060000 | 50 | Petrolat | 10 Meter / Rolle | 24 Stück / Karton | pro Stück | 18,85€ | |||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

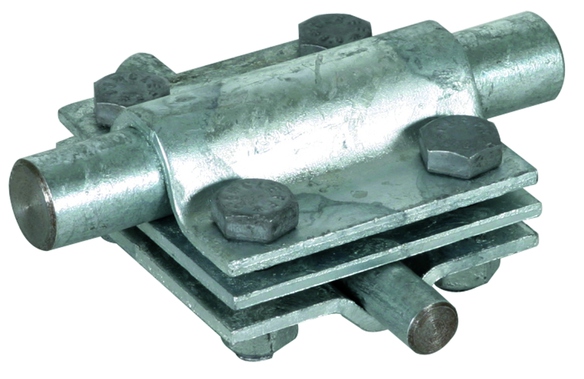

Kreuzverbinder St/tZN
mit Zwischenplatte für Erdeinführungen / Fangstangen
für ober- und unterirdische Verbindung von Leitern in
T- und Kreuz-Anordnung
Klemmbereich Rd / Rd: 16 / 8- 10 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060030 | St/tZn | 25 | pro Stück | 8,45€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

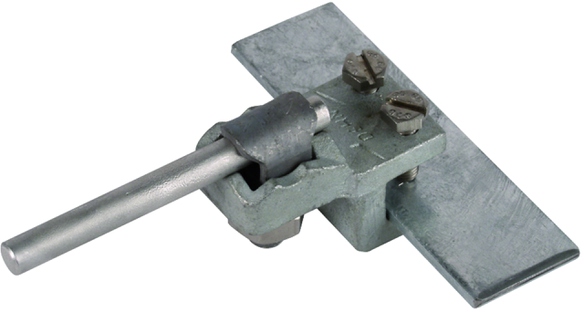

Anschlußklemme TG/tZn
für den Anschluss an Stahlkonstruktionen und Stahlbleche
Klemmbereich: 1 - 12 mm
Werkstoff Klemme: TG/tZn
Schrauben: 2 Stück M6 x 25 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060121 | 25 Stück / Karton | pro Stück | 15,45€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060127 | 50 Stück / Karton | pro Stück | 2,45€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||
Nummernschild Aluminium
ohne Nummernangabe für Rund-/ Flachleiter
zum Kennzeichnen der Trennstellen
Klemmbereich Rd: 7 - 10 mm
Klemmbereich Fl: 30 mm
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060152 | 50 Stück / Karton | pro Stück | 4,15€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||

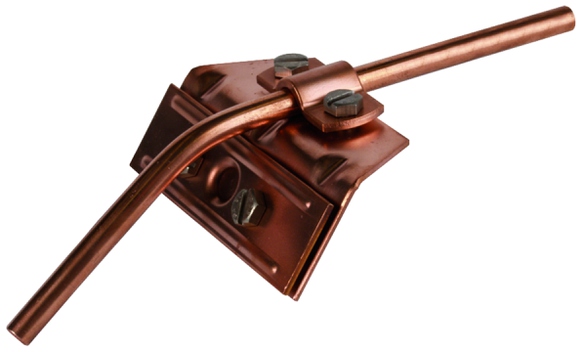

UNIgrip Kupfer, H 20 mm
Firstleitungshalter für First- und Gratziegel zum Befestigen
von Fangleitungen, verstellbar von 180 - 280 mm
Bauhöhe: 20 mm
Leitungsaufnahme: 8 mm
Normbezug: DiN EN 62561-4
Innengewinde: M6
| Artikel-Nr. | Verstellbarkeit | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060014 | 180 - 280 | CU | 25 Stück / Karton | pro Stück | 16,45€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

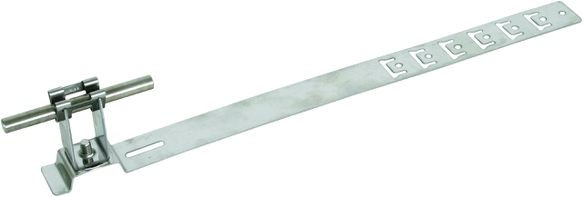

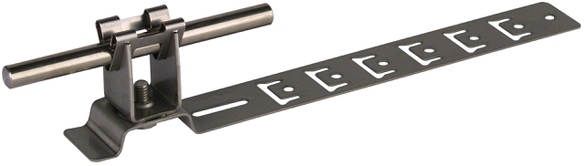

UNIgrip NIRO, L 205 mm,
Leitungshalter für Ziegeldach mit geprägter Strebe
zur Befestigung von Fang- und Ableitungen
Werkstoff: NIRO
Strebenlänge: 205 mm
Bauhöhe Leitungshalter: 20 mm
Leitungshalter Aufnahme: 8 mm
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060017 | NIRO | 50 Stück / Karton | pro Stück | 4,45€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

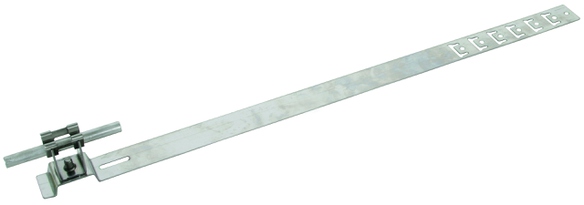

UNIgrip NIRO, L 335 mm,
Dachleitungshalter für Ziegeldach mit geprägter Strebe
zur Befestigung von Fang- und Ableitungen
Strebenlänge: 335 mm
Bauhöhe Leitungshalter: 20 mm
Leitungshalter Aufnahme: 8 mm
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060018 | NIRO | 50 Stück / Karton | pro Stück | 5,40€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
UNIgrip NIRO, L 475 mm,
Dachleitungshalter für Ziegeldach mit geprägter Strebe
zur Befestigung von Fang- und Ableitungen
Strebenlänge: 475 mm
Bauhöhe Leitungshalter: 20 mm
Leitungshalter Aufnahme: 8 mm
| Artikel-Nr. | Ausführung | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060019 | NIRO | 50 Stück / Karton | pro Stück | 5,70€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||

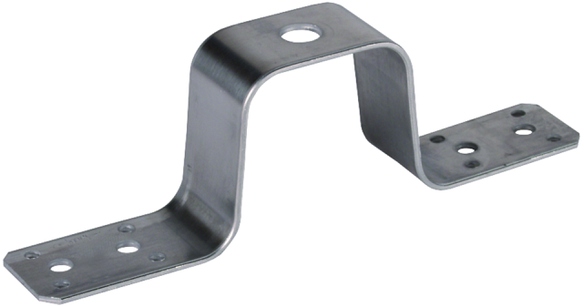

Überbrückungslasche AL
Ausführung kurz mit Mittelbohrung, zum Anschließen
und Verbinden von Metallverkleidungen, zum Nieten
oder Schrauben
Befestigung: 8 x 5,2 mm Ø oder 4 x 6,5 mm Ø
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060040 | 170 | 50 Stück / Karton | pro Stück | 2,80€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
Dachrinnenklemme St/tZn
mit Klemmbock zum Verbinden von Leitungen und
Dachrinnen
Klemmbereich Wulst: 16 - 22 mm
Werkstoff Klemme: St/tZn
Klemmbereich Rd: 6 - 10 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Breite | Dicke | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060032 | 40 | 2 | 25 Stück / Karton | pro Stück | 5,80€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
Falzklemme gewinkelt NIRO
mit vergrößerter Anschlussfläche für die Befestigung von
zusätzlichen Fangeinrichtungen oder Fangstangen auf Metalldächern
Klemmbereich: 0,7 - 8 mm
Leitungshalter Aufnahme Rd: 6 - 10 mm
Normenbezug: DIN EN 62561-1
Bei der Verwendung von 2 St. der geprüften Klemmen für das
entsprechende Dachprofil ist eine Blitzstromtragfähigkeit mit
100 kA (10/350) gegeben
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060036 | 50 Stück / Karton | pro Stück | 13,15€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||
Rohrschelle Typ RV St/tZn
zum Anschluss von Regenfallrohren in den
Blitzschutz-Potentialausgleich nach EN 62305
Länge: 337 mm
Bohrung: 10,5 mm Durchmesser
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Durchmesser | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060048 | 60 - 100 mm | 50 Stück / Karton | pro Stück | 3,45€ | |||||||
| 060010 | 60 - 150 | St/tZn | 50 Stück / Karton | pro Stück | 3,45€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
Schneefanggitterklemme CU
zum Verbinden von Leitungen mit Schneefanggittern
Anschluss mit Zweischrauben-Überleger, längs
Klemmbereich: 3 - 13 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Breite | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 060035 | 90 | 1 Stück | pro Stück | 13,70€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | ||||||||||

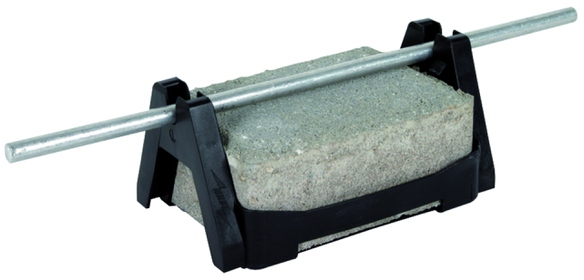

Dachleitungshalter Typ FB 2
Leitungshalter für Flachdach aus frostbeständigem
Beton und wetterbeständigem Kunststoff
UV-stabilisiert, getrennt recycelbar
Werkstoff Leitungshalter: Kunststoff
Werkstoff Stein: Beton (C35/45)
Leitungshalter Aufnahme: 8 mm
Maße: 141 x 86 x 70 mm
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060021 | 10 Stück / Bund | 900 Stück / Palette | pro Stück | 3,45€ | |||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||

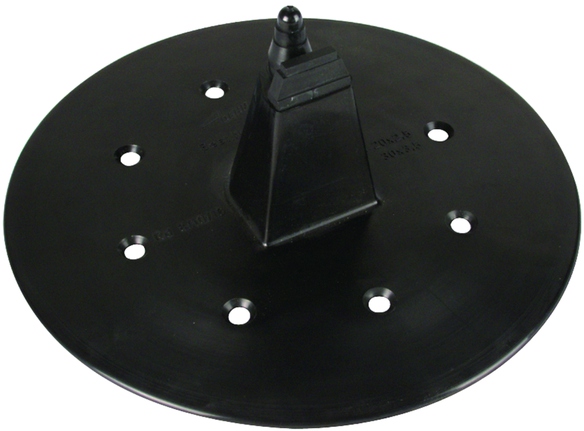

Dachdurchführung Kunststoff
für Durchdringungen und Abdichten von Ableitungen
von Flachdächern
max. Verarbeitungstemperatur: 110° C
Werkstoff: Kunststoff
Durchführung Rd: 8 /10 / 16 mm
Durchführung Fl: 20 x 2,5 / 30 x 3,5 mm
| Artikel-Nr. | Durchmesser | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 060143 | 250 | 25 Stück / Karton | pro Stück | 14,50€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | ||||||||||

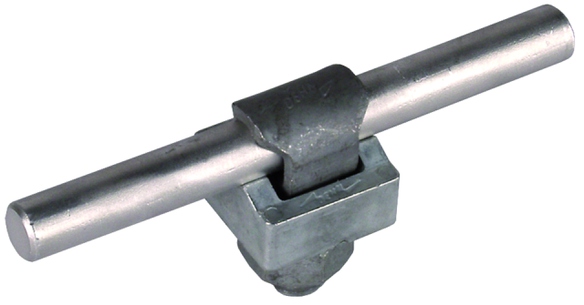

KS Verbinder einteilig m. M10
zum Anschluss an Flachprofile
Werkstoff Klemmschraube: St/tZn
Werkstoff Klemme: ZG
Klemmbereich Rd: 7 - 10 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060037 | 100 Stück / Karton | pro Stück | 4,50€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||
Regenschelle St/tZn, D 100 mm
zum Anschluss von Regenfallrohren in den Blitzschutz-
Potentialsausgleich nach EN 62305
Werkstoff: St/tZn
Klemmbereich Rohr: 100 mm Durchmesser
Bohrung: 11 mm Durchmesser
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Durchmesser | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 060151 | 100 | 50 Stück / Karton | pro Stück | 5,00€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | ||||||||||
Schneefanggitterklemme St/tZn
zum Verbinden von Leitungen mit Schneefanggittern
Anschluss mit Zweischrauben-Überleger längs
Klemmbereich: 3 - 13 mm
Normenbezug: DIN EN 62561-1
| Artikel-Nr. | Breite | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 060034 | 90 | 25 Stück / Karton | pro Stück | 7,30€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | ||||||||||

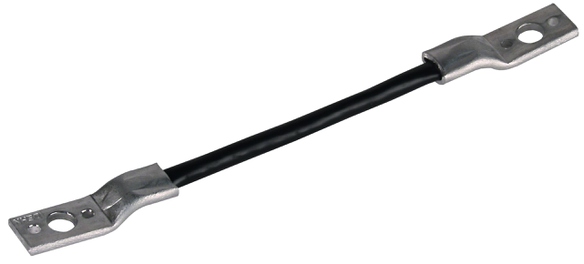

Überbrückungsseil CU 16 mm²
zum Verbinden oder Überbrücken von Metallverkleidungen
durch Schrauben, Befestigungslächer 1 x 10,5 mm Ø oder
2 x 6,5 mm Ø
Werkstoff Kabelschuh: AL
Werkstoff Seil: Cu
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060071 | 300 | 1 Stück | 100 Stück / Karton | pro Stück | 8,30€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
Erdeinführungsstangen-Set St/tZn
komplett mit Trennmuffe und Anschlussklemmen ( KS-Schrauben )
Werkstoff: St/tZn
| Artikel-Nr. | Länge | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060091 | 1500 | 1 Stück | pro Stück | 50,65€ | |||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||||
Dachleitungshalter für Wellplatten
zum Verlegen von First- und Flächenleitungen
passend für Profil 5 / 6 / 8 / 9 / Toscana und Berliner Welle
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme: 8 mm
Bauhöhe Leitungshalter: 20 mm
| Artikel-Nr. | V | B | K | A | E | Verp. Einheit | Pal. Einheit | Preiseinheit | Preis |
|---|---|---|---|---|---|---|---|---|---|
| 060098 | 50 Stück / Karton | pro Stück | 3,75€ | ||||||
| Unverbindliche Preisempfehlung zzgl. gesetzl. Mwst. | |||||||||
